Bombas Motorizadas

Serie NDJ

Principais Características:

Faixa de vazão: 4,8 – 180 L/h, pressão máxima: 8 bar.

O eixo excêntrico é suportado por rolamentos dianteiro e traseiro; o motor redutor de velocidade não suporta força axial e apenas transmite torque, o que prolonga a vida útil do motor redutor de velocidade e torna o processo mais estável.

A instalação e manutenção são simples e convenientes; graxa é usada para lubrificação no corpo da caixa e a graxa é adicionada de maneira conveniente, facilitando a manutenção.

O comprimento do curso pode ser ajustado à vontade durante a corrida.

Os materiais de cabeçote da bomba estão disponíveis em PVC, PVDF, PTFE e SS31. São aplicáveis para dosar diferentes tipos de líquidos químicos.

O diafragma de PTFE puro com vida útil superlonga garante a estabilidade e segurança da dosagem.

Pode ser instalado diretamente em um tanque dosador tornando o processo econômico e conveniente.

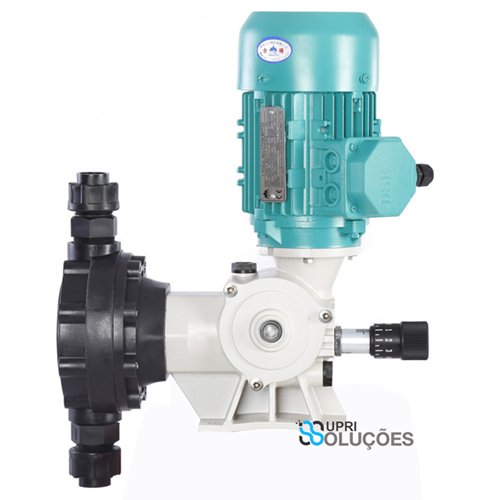

Serie NDWS

Principais Características:

Faixa de vazão: 0,96 – 463,2 L/h, pressão máxima: 12,8 bar.

Fabricado com uma caixa de alumínio fundido sob pressão de baixa pressão e alta resistência, que garante solidez e firmeza, reduz a massa da bomba dosadora e o peso de todo o equipamento de uma etapa posterior.

A engrenagem helicoidal precisa aumenta significativamente a eficiência da transmissão, obtêm o mesmo deslocamento de pressão, diminui a potência do motor e economiza mais energia.

Devido à diminuição do peso de toda a máquina e à operação mais eficiente, o objetivo de economia de energia e proteção ambiental é verdadeiramente alcançado, economizando imediatamente seus custos.

Pode ser combinado com ajuste elétrico de curso; no momento do ajuste manual, o comprimento do curso atual é exibido, ou de acordo com 4-20mA, o comprimento do curso da bomba dosadora pode ser ajustado automaticamente, assim, o objetivo de exibição precisa e ajuste de fluxo é alcançado.

O processo de fabricação de diafragma de PTFE modificado de alta qualidade pode fazer com que a pressão máxima da bomba dosadora de diafragma mecânica atinja 30 kg e faça com que o custo da bomba dosadora sob um sistema de pressão de 12-30 kg diminua substancialmente.

A estrutura de retorno por mola é acessível e clara, o que torna a manutenção mais simples.

O cabeçote da bomba pode ser constituído dos materiais PVC, PVDF, PTFE ou SS316, sendo adequada para transportar vários ácidos, álcalis e soluções salinas; a estrutura anti vazamento garante que o processo seja estável e ordenado.

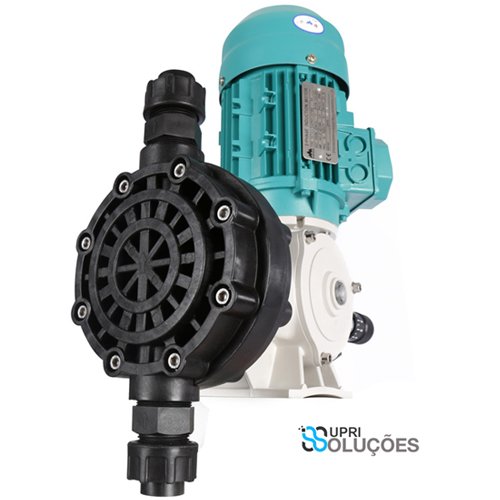

Serie NDWL

Principais Características:

Faixa de vazão: 33 – 636 L/h, pressão máxima: 5,6 bar.

Montado com uma caixa de alumínio fundido sob pressão de alta resistência, que garante solidez e firmeza, reduz a massa da bomba dosadora e o peso de todo o equipamento.

A engrenagem helicoidal precisa aumenta significativamente a eficiência da transmissão obtendo o mesmo deslocamento de pressão, diminuindo a potência do motor e economizando mais energia.

O cabeçote da bomba pode ser de PVC, PVDF, PTFE ou SS316. É adequado para transportar vários ácidos, álcalis e soluções salinas; a estrutura anti vazamento garante que o processo seja estável e ordenado.

Opcionalmente, pode ser equipado com ajuste eletrônico de pulsos (4-20mA), motor a prova de explosão e inversor de frequência.

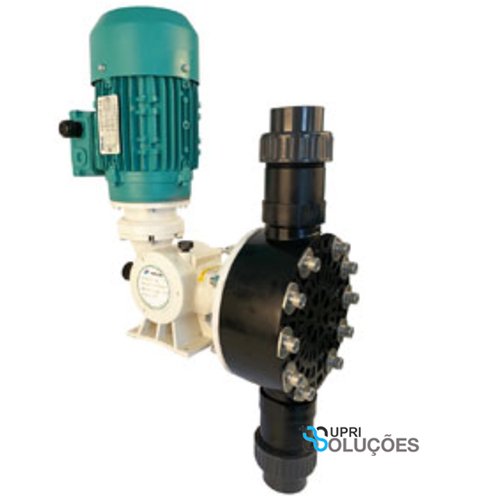

Serie ND1000

Principais Características:

Faixa de vazão: 79 – 1440 L/h, pressão máxima: 4 bar.

O conjunto do diafragma acionado mecanicamente é de operação simples e fácil manutenção.

A operação é suave e estável e o ruído é baixo.

Os componentes de transmissão de alta precisão e alta resistência tornam a bomba dosadora altamente eficiente, ao mesmo tempo, seu custo de manutenção é ultra baixo.

O conjunto de diafragma de PTFE modificado de alta qualidade aumenta muito sua vida útil, tornando-o difícil de se tornar uma peça de desgaste.

Os materiais da cabeça da bomba estão disponíveis em PVC, PTFE e SS316. São aplicáveis à dosagem de diferentes tipos de líquidos químicos.

Pode ser combinado com ajuste elétrico de curso. Quando o curso é ajustado manualmente, o comprimento do curso atual será exibido ou o comprimento do curso da bomba dosadora é ajustado automaticamente de acordo com

4-20 mA, para atingir o objetivo de exibir e ajustar o fluxo com precisão.

Serie ND2000

Principais Características:

Faixa de vazão: 60 – 2400 L/h, pressão máxima: 8 bar.

O conjunto do diafragma acionado mecanicamente é de operação simples e fácil manutenção.

A operação é suave e estável e o ruído é baixo.

Os componentes de transmissão de alta precisão e alta resistência tornam a bomba dosadora altamente eficiente, ao mesmo tempo, seu custo de manutenção é ultra baixo.

O conjunto de diafragma de PTFE modificado de alta qualidade aumenta muito sua vida útil, tornando-o difícil de se tornar uma peça de desgaste.

Os materiais da cabeça da bomba estão disponíveis em PVC, PTFE e SS316. São aplicáveis à dosagem de diferentes tipos de líquidos químicos.

Pode ser combinado com ajuste elétrico de curso. Quando o curso é ajustado manualmente, o comprimento do curso atual será exibido ou o comprimento do curso da bomba dosadora é ajustado automaticamente de acordo com

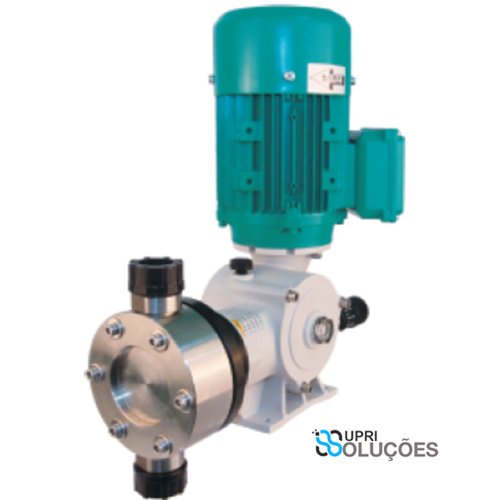

Serie HND (Alta Pressão)

Principais Características:

Faixa de vazão: 5.6 – 192 L/h, pressão máxima: 24 bar.

O diafragma é acionado mecanicamente e retorna por meio de uma mola e a estrutura é simples e de fácil manutenção.

O conjunto de diafragma modificado de alta qualidade com que suporta alta pressão pode substituir bombas dosadoras de diafragma hidráulico em alguns locais de aplicação, reduzindo significativamente o custo inicial de entrada do usuário.

Na pós-manutenção, por não haver câmara de óleo hidráulico e demais conjuntos hidráulicos, a manutenção é muito simples; o conjunto de diafragma de PTFE modificado de alta qualidade possui alta vida útil, reduzindo significativamente o custo pós-manutenção.

O uso da barra deslizante de amortecimento faz com que a bomba dosadora funcione suavemente, com ruído extremamente baixo.

Pode ser combinado com ajuste elétrico de curso. Quando o curso é ajustado manualmente, o comprimento do curso atual será exibido ou o comprimento do curso da bomba dosadora é ajustado automaticamente de acordo com 4-20 mA, para atingir o objetivo de exibir e ajustar o fluxo com precisão.

O componente elástico de PTFE e a válvula unidirecional são opcionais e o líquido corrosivo de alta viscosidade pode ser instalado se necessário.

Serie ECODOSE

Principais Características:

Faixa de vazão: 1 – 180 L/h, pressão máxima: 8 bar.

1. Aliado a alta eficiência e economia de energia e design de estrutura exclusivo, que reduz muito mais o consumo de energia do que um motor tradicional
2. A peça do diafragma é feita de materiais 100% PTFE com a melhor qualidade, onde a bomba pode funcionar a seco sem danos ao diafragma.
3. Válvula de pé, sem fluxo reverso: mesmo que a pressão aumente, a válvula ficará melhor vedada.
4. Interruptores e fusíveis independentes na caixa de terminais multifuncional equipada com bomba. Pode funcionar com boia para controle do start-stop, sendo amplamente utilizado em sistema de dosagem com bomba única.

Para entender mais sobre a Bombas Dosadoras a pistão ou diafragma, entre em contato com a SUPRI SOLUÇÕES e solicite um orçamento.
